MESA - 针对无人机检测的TSCM解决方案

TSCM(technical surveillance countermeasures)源于美国，最早在2002年黑帽子大会上发布，TSCM从2002年到现在，已经过10多年的发展。TSCM称之为技术监视对策，是一种反情报活动，是指用于检测或击败通过各种监听设备来获取信息的对策。此前TSCM从未考虑过无人机的监视。然而，随着无人机的广泛应用，在一些情况下，无人机的窃视窃听问题愈发严重，无人机应用下的隐私安全和保护无疑成为一个重大问题， 针对无人机检窃听测窃视的检测技术迫在眉睫！

作为21世纪的多功能工具，无人机本身似乎只是中立技术。在近几年发展迅速中，无人应用到很多领域，为某些行业应用打开的便捷的大门。其是否有损于他人利益完全取决于人类自身的选择，例如下述场景：

● 军事演习或技术演示

● 政治家、政要、名人的安保工作，狗仔队的防范

● 执法部门用于监视、刺杀、特警行动、人质情况观察和谈判

● 企业的产品演示、技术实验等活动

● 产品开发及户外产品测试

● 监狱巡视和与其相反的违禁品运送

● 恐怖主义组织用于携带、运送投递危险品

● 用户交通指挥或交通干扰

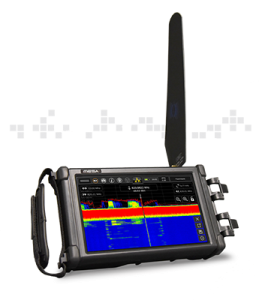

市场上有许多用于无人机反制和探测的技术。但在TSCM领域中，MESA®作为一款便携式战术频谱分析仪，无人机探测是其固有功能。在MESA®的高级版本中包含一个对数周期天线与内置的降频变频天线集成天线，可以简单、快速地检测到远远超出人类视力、听力范围的无人机射频通信信号。

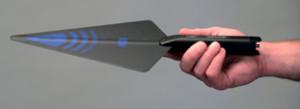

对数周期、降频变频天线

REI在其位于美国田纳西州的工厂进行了一些简单的测试和演示，使用了2架商用无人机：DJI 幻影3和DJI Spark（微型无人机）。这些商用无人机使用ISM波段传输视频；主要使用2.4GHz和5.8GHz基于WiFi的IP摄像头将流式视频传输回无人机控制器。

在测试过程中，MESA®依靠高增益定向对数周期天线，能够检测到远超视觉和听觉范围的无人机视频传输。在下面的MESA®屏幕截图中，当MESA®天线指向无人机方向时，瀑布流视图显示出更亮（更强）的信号活动。当它指向远离无人机的方向时，信号显得更弱或完全消失。需要注意的是，MESA®紧邻一座具有大量Wifi传输的建筑，这也可以在红色峰值轨迹中和瀑布流视图中看到。

DJI幻影3无人机传

● 频率2.4 GHz WiFi视频

● 探测到的信号高度为200米，范围为250米

● 超出听觉和有限视觉范围

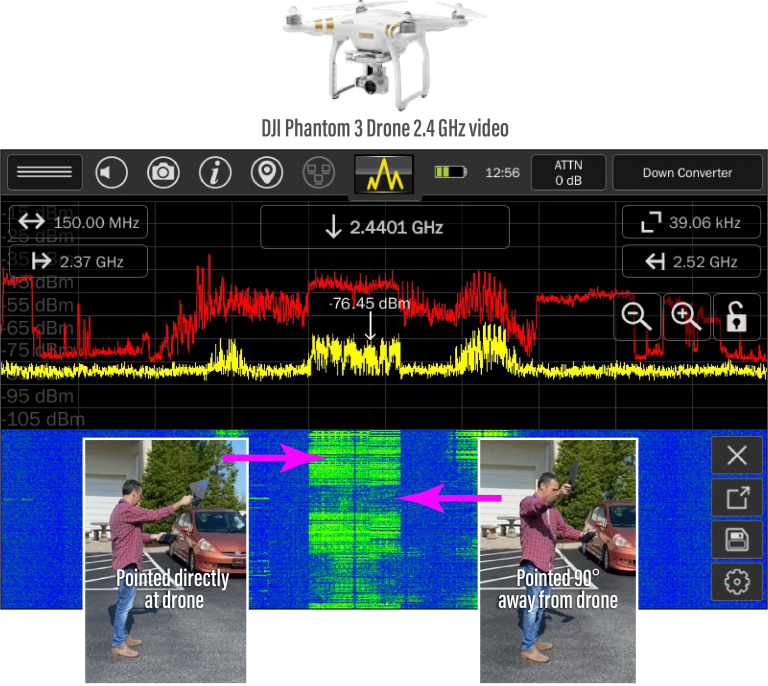

此处（上图），MESA®检测DJI幻影3，并演示天线指向并远离检测到的无人机时的信号响应

DJI幻影3可在200米高度和250米距离处拍摄MESA®的鸟瞰图

DJI无人机：

§ 传输频率-5.8GHzWiFi

§ 探测地点-海拔150米，射程200米

§ 超出了听觉和有限的视觉范围

§ 控制器的最大范围（无天线改进）

在MESA®上方检测DJI无人机距离控制器的最大距离，并在天线直接指向然后远离被检测到的无人机时演示信号响应

DJISpark捕捉到了MESA®的鸟瞰图，显示了探测范围

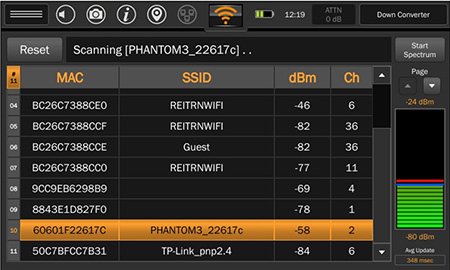

MESA的Wi-Fi模式(以及内部Wi-Fi芯片/天线)当操作员在附近时，还可以检测无人机运营商作为Wi-Fi接入点，如上截图所示，检测DJI幻影3的遥控器。然而，当你试图探测无人机时，你可能会更接近无人机，并使用MESA日志周期天线探测无人机的射频，而不是无人机的遥控器会更远。

MESA检测和定位无人机的独特方法专注于检测无人机的视频信号。

一些重要的考虑因素：

§ 对数周期天线是识别天空中射频能量的必要条件。

§ IP摄像头将有类似的WiFi签名，可能很难与无人机区分开来。

§ 在有许多WiFi信号和建筑的城市环境中，这种方法可能会很困难。

§ 这需要一个小型的手持频谱分析仪，可以同时搜索2.4和5.8的频段，并具有良好的灵敏度和便携性。

更多关于MESA®的信息

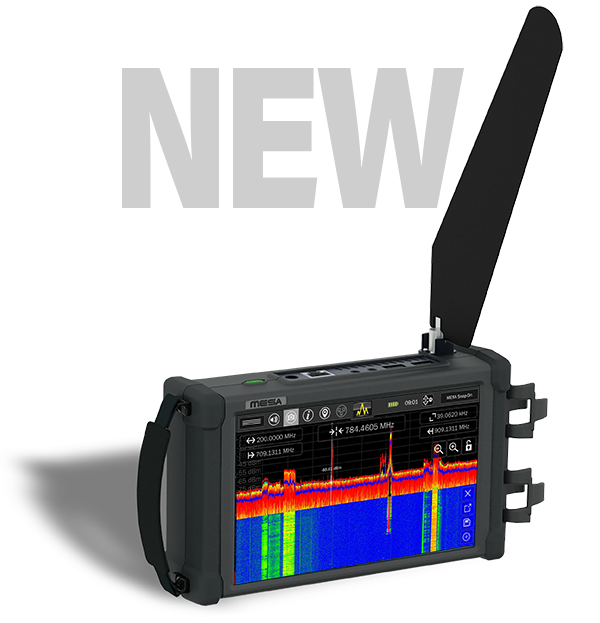

MESA®由REI于2020年推出，作为一种便携式手持射频频谱分析仪，能够检测已知、未知、非法、6GHz、干扰或干扰传输。MESA®豪华版包括针对各种频率范围和应用的射频天线的种类。它还提供了测试可见光、红外、载流子电流、超声波和漏声威胁的工具。
