技术分享丨货车行驶记录仪取证技术简介
在我国道路交通事故中， 货车责任道路交通事故是主要的事故类型之一，并且此类事故往往会导致人员的重伤甚至死亡。一些货车缺失未按规定安装行驶记录仪等问题，导致货车行驶运输事故风险加大，货车交通事故多发高发，成为严重的交通安全隐患。科学、准确、快速地分析道路交通事故，还原事故过程成为办案机关及当事人共同目标。 因此对发生事故的大型车辆依据国家相应的安全标准、 法规、规范进行检验鉴定，对处理好相应的交通事故案件、维护社会秩序有着重要的现实意义。
汽车行驶记录仪俗称汽车“黑匣子”，上面存储着大量车辆行驶相关的数据，可用于交通事故分析和道路安全管控。《道路交通安全法实施条例》第14条规定:用于公路营运的载客汽车、危险货运车辆、半挂牵引车，以及总质量12吨及以上的普通货运车辆，必须安装使用具有行驶记录仪功能的卫星定位装置。
目前，《汽车行驶记录仪GB/T 19056-2021》是我国现行的行驶记录仪的国家标准，原标准GB/T 19056-2012已废止。随着标准的升级完善，汽车行驶记录仪在客车、重型货车等重点车辆日益普及对汽车行驶记录仪数据进行分析已经成为交通事故鉴定的重要手段。
本文以德皓 VDR行驶记录仪取证作为汽车电子数据取证的切入点，介绍了行驶记录仪的存储数据标准以及设备取证方法，为大家提取汽车电子数据提供思路。
一.标准数据格式

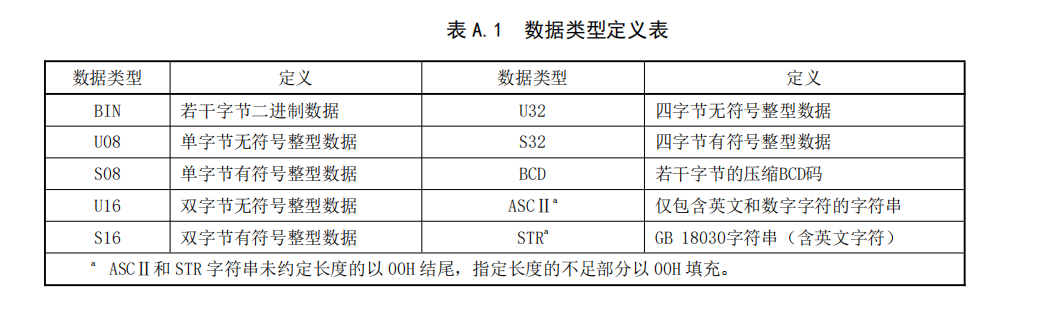

以最常见的21国标为例，按照标准规定的命令字和数据块格式，进行数据解析。

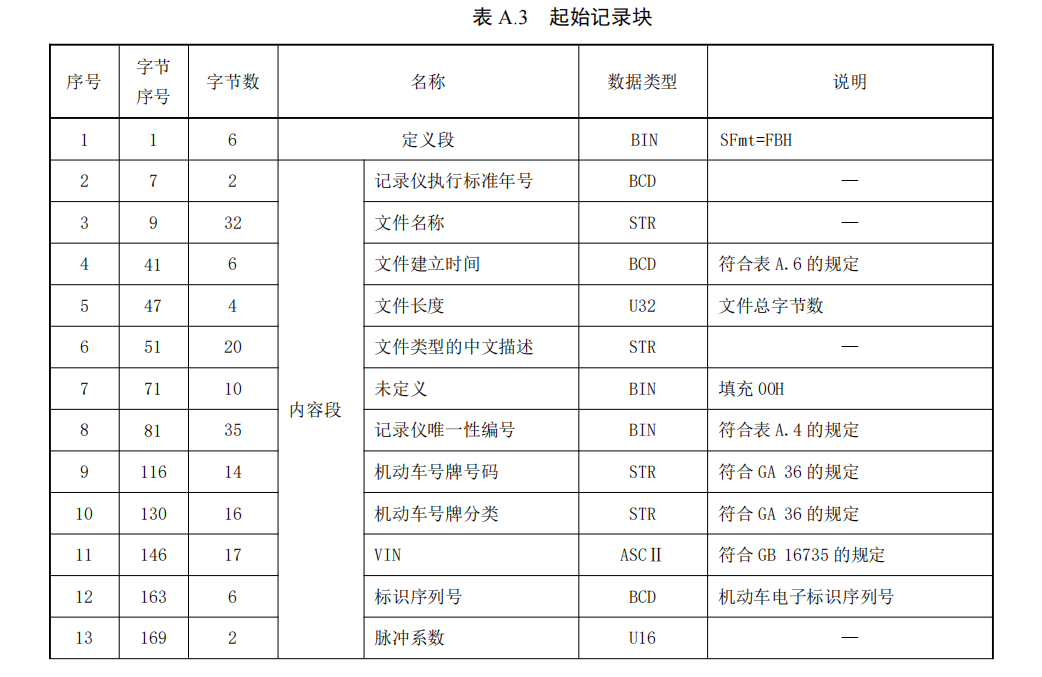

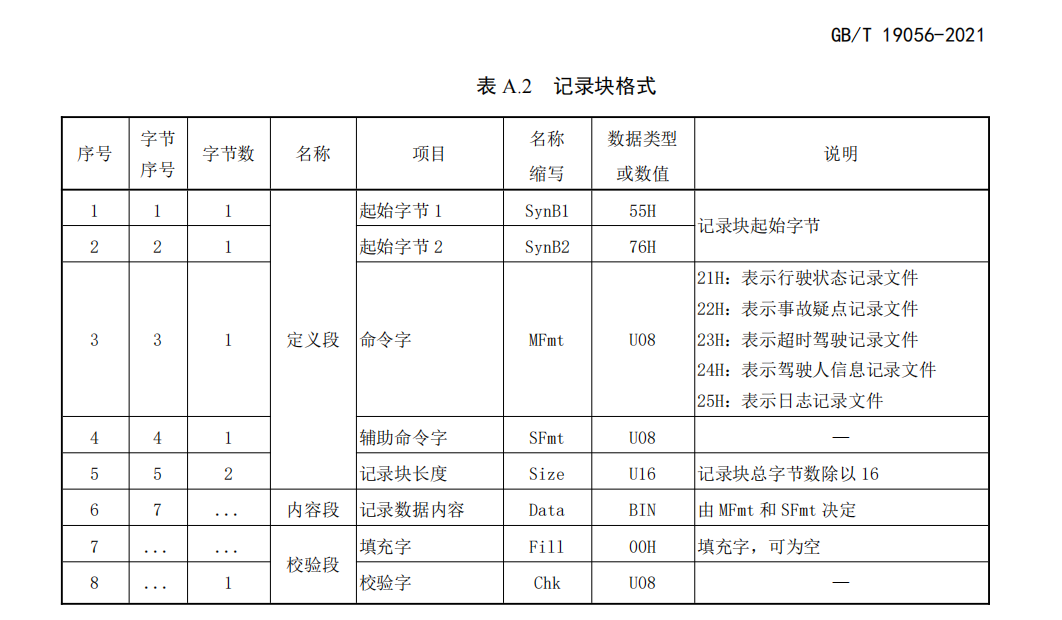

21国标存储格式
21国标 USB数据采集约定
2.1 采集约定
通过USB通信接口采集行驶记录文件应在停车状态下进行，数据采集应遵循以下约定：
a） 记录仪在检测到USB采集设备插入时，能自动识别USB采集设备，创建行驶记录文件夹，并自动
向文件夹内写入附录A中规定的数据记录文件；
b） 数据记录文件写入完成后，记录仪显示器提示“文件采集完成”；
c） 记录仪显示器提示“X是否采集音视频”，按“确定”键后，向行驶记录文件夹写入附录A中规
定的音视频记录文件；
d） 音视频记录文件写入完成后，记录仪显示器提示“音视频采集完成”；
e） USB采集的行驶记录以记录仪检测到USB采集设备插入为截止时间。
2.2 行驶记录文件夹
写入 USB 采集设备的文件夹命名格式为“DIRXXXXXX_XXXX_XXXXXXXX”，共分 5 段，具体含义如下：
a） 第一段DIR，用3位英文字母表示数据文件夹；
b） 第二段XXXXXX，用6位数字表示采集数据时记录仪的年、月、日，采用8421BCD码；
c）第三段XXXX，用4位数字表示采集数据时记录仪的时、分，采用8421BCD码；
d）第四段XXXXXXXX，用1个汉字和7个字母或数字表示机动车号牌号码，号牌号码使用的字符集应符合GA 36的规定。

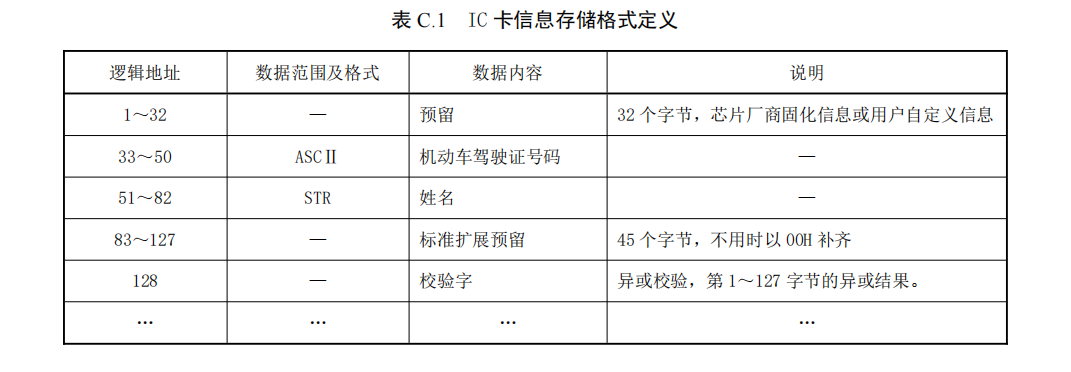

21国标驾驶人信息 IC 卡数据存储格式
二：取证方法

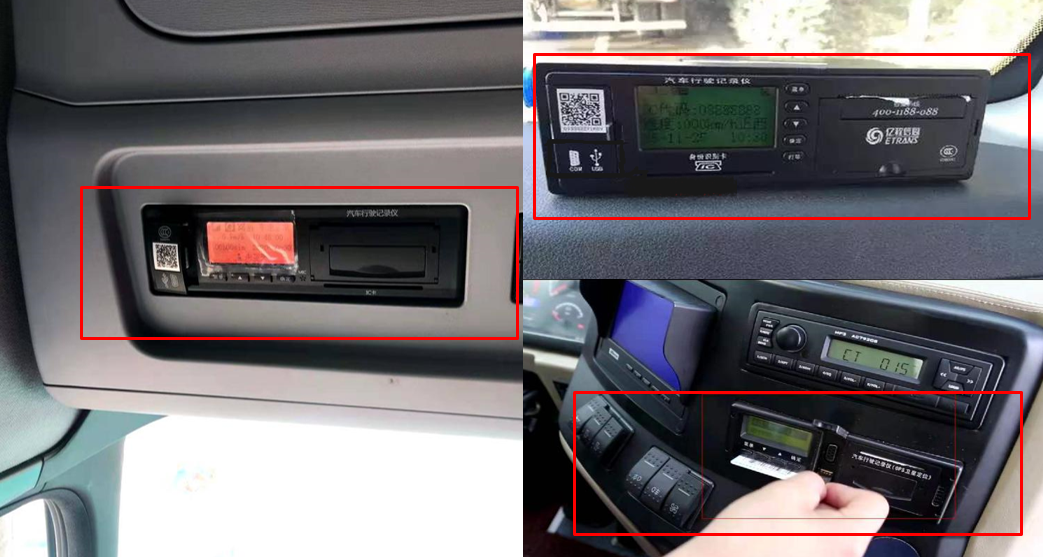

2.1行驶记录仪常见安装位置
行驶记录仪常见安装位置在：驾驶室顶部、中控台面、中控收音机附近、副驾驶手套箱附近

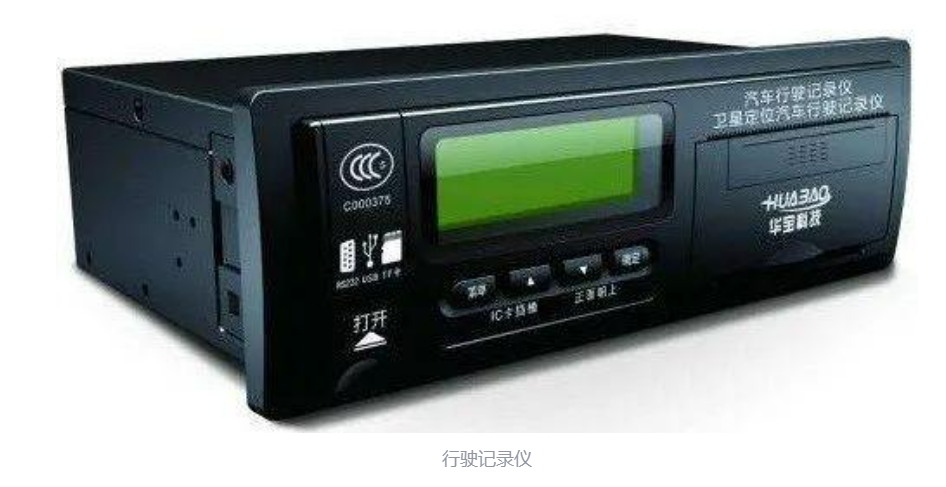

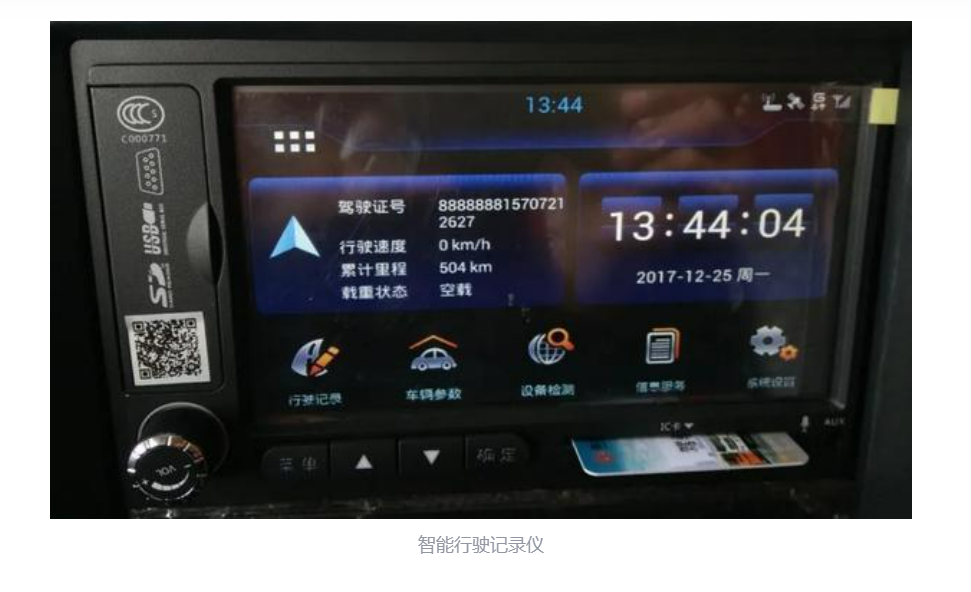

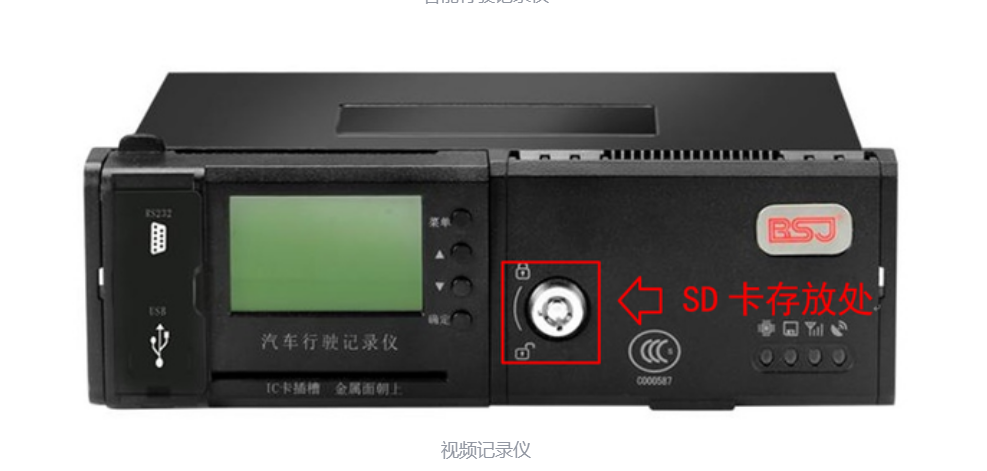

按照功能划分，行驶记录仪可分为三类：行驶记录仪、智能行驶记录仪、视频行驶记录仪。

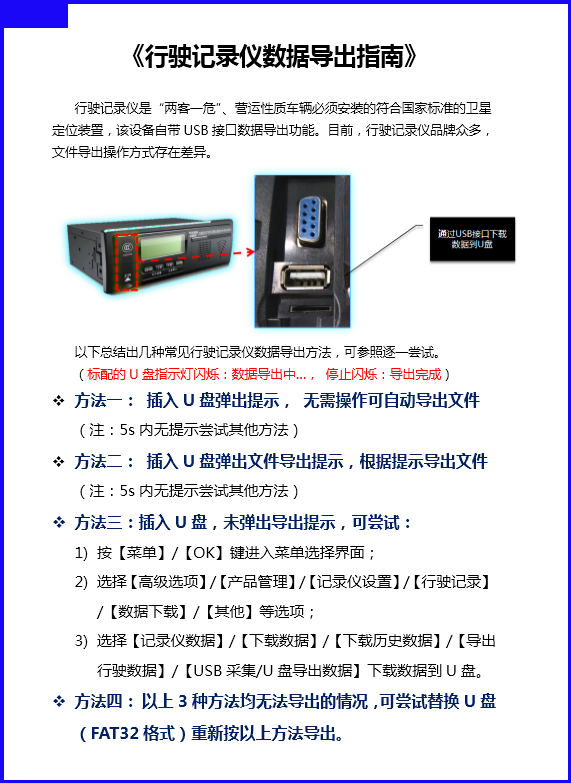

以上三种行驶记录仪的数据导出方法，都可参考下方操作指南进行。
2.2行驶数据提取
以21国标为例，按照行驶记录仪数据导出指南方法导出VDR文件后，接入电脑之后，会出现文件名称为：XXXXX.VDR的文件。
三：数据读取
3.1按照《GB/T 19056_2021》国标中规定的数据格式，可以从VDR文件中解析车辆数据，内容包括基础信息、超时驾驶记录、位置信息、驾驶人身份记录等，如下图：

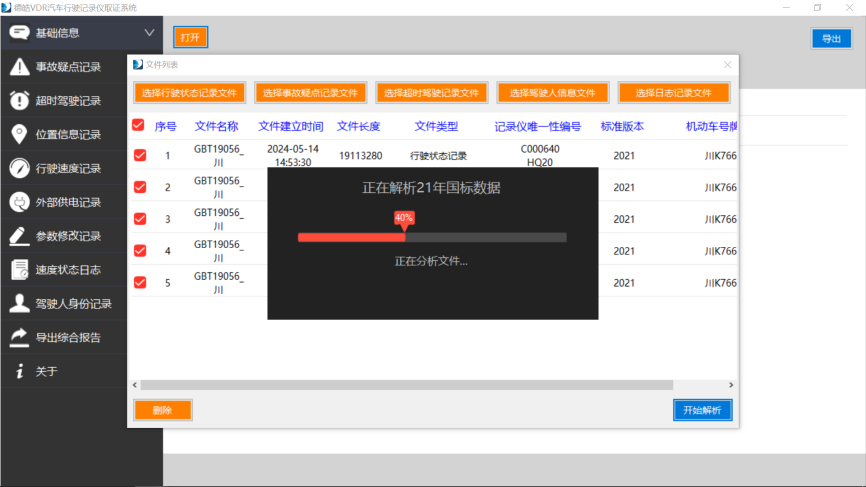

3.2德皓VDR同时支持读取GB/T 19056-2012标准文件和GB/T 19056-2021标准文件，将对应文件导入，确认文件齐全无误后，点击弹窗右下方的“开始解析”按钮。

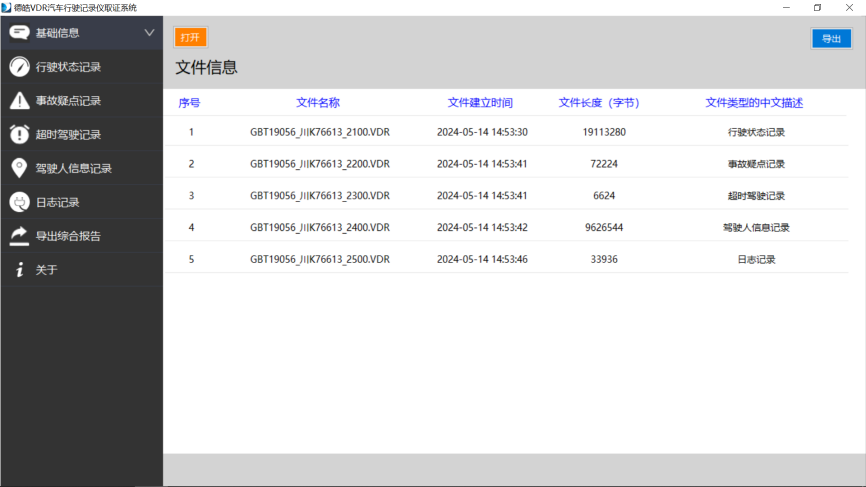

3.3结果查看与导出
根据文件所遵循的标准规范不同，完成解析后，软件侧边栏的模块排布也有所不同。

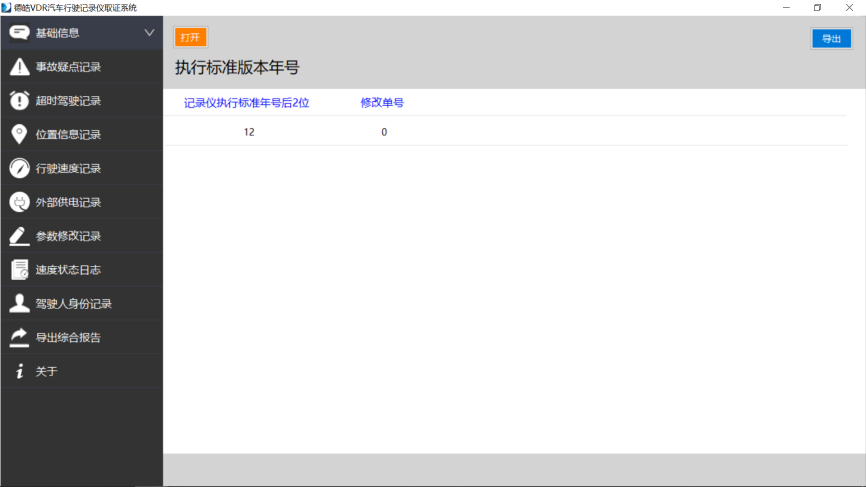

GB/T 19056-2012标准规范文件：

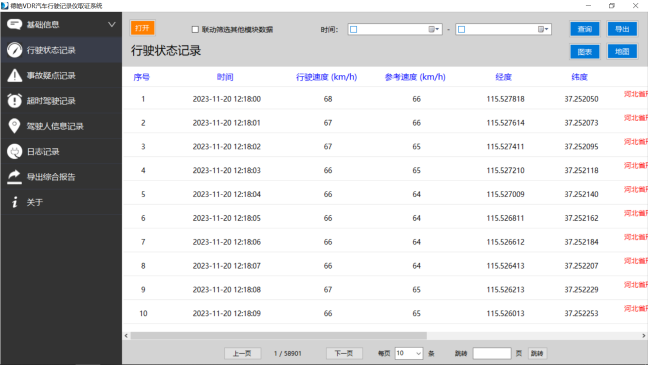

GB/T 19056-2021标准规范文件：
德皓VDR读取严格依据相关国家标准，字段名称、组织架构与标准保持一致，界面友好，操作便捷。

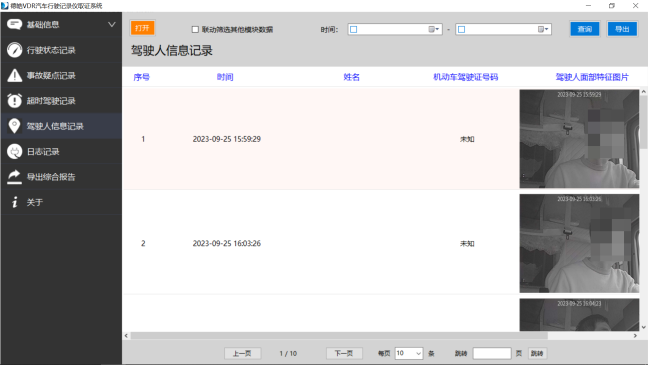

完整解析VDR文件中记录的全部信息，不因使用频率和解析难度等原因而删减解析内容。包括执行标准版本年号中的修改单号、记录仪唯一性编号中的备用字段等，驾驶人信息记录中的面部特征图片。

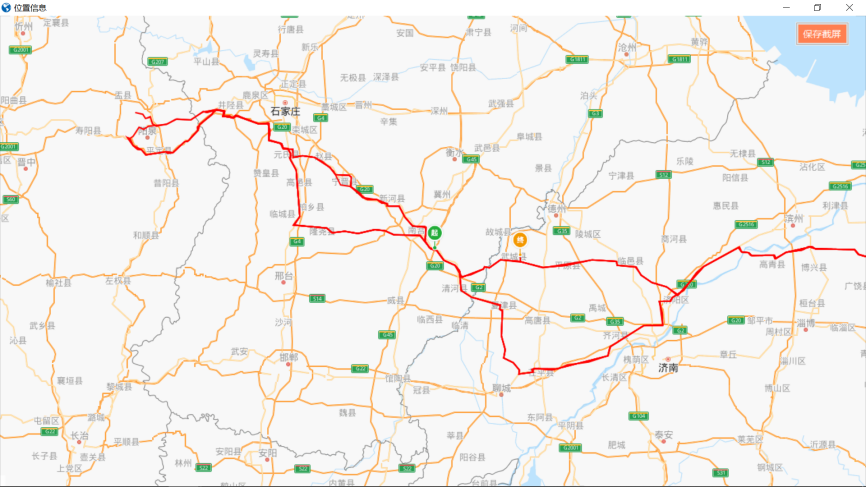

具有强大的地图功能，方便使用者快速掌握嫌疑车辆的活动轨迹。

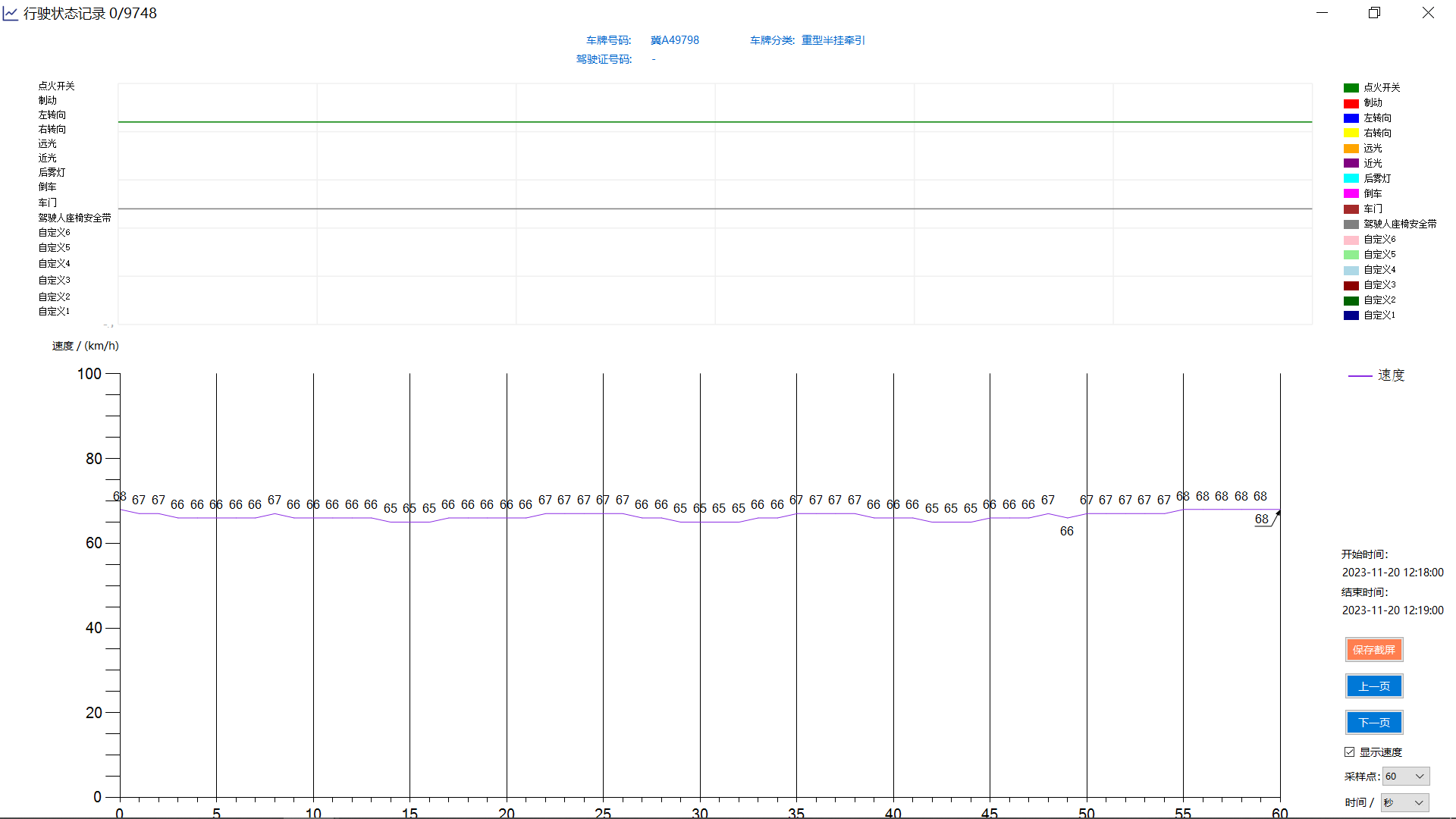

强大的可视化功能，通过表格、图标、地图等多种可视化数据展示手段，将VDR数据形象直观地加以呈现，最大程度地方便使用者浏览、分析、判读数据。
总结
综上所述，行驶记录仪的数据格式、视频格式以及设备形态多样，且绝大部分是无法直接查看里面的视频内容，因此需要一个专用装备来提取和分析行驶记录仪数据，德皓VDR汽车行驶记录仪数据读取系统在严格依据《汽车行驶记录仪GB/T 19056-2021》同时兼容《汽车行驶记录仪GB/T 19056-2012》，对机动车行驶速度、连续驾驶时间以及其他行驶状态等信息进行数据获取和解析、分析汽车行驶状态，尤其是针对机动车碰撞瞬间记录的无法上传监控中心的数据进行获取解析起着重要的作用。
