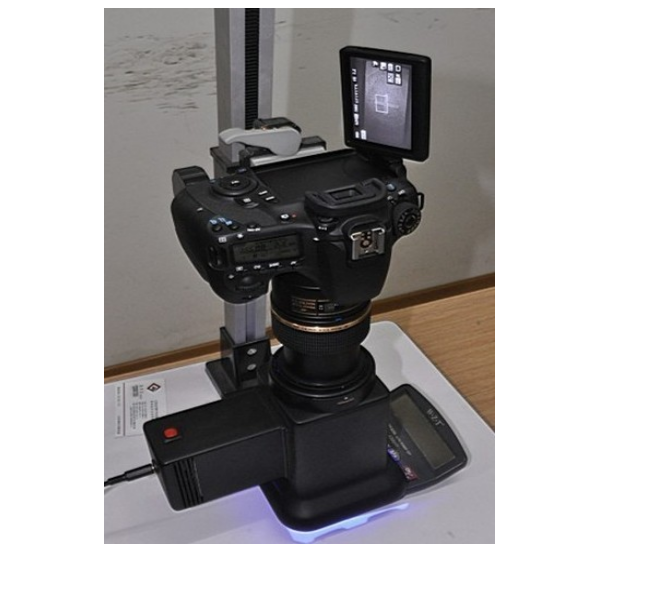

HXDGN-123型便携式多功能现场指纹拍照装置

一、简介
集垂直定向反射拍照、平行光照相拍照、掠射光指纹显现拍照于一身，专业提取汗液、油脂、灰尘、粉末、血迹等指掌纹；采用光电一体化内置多波段分色照相功能、距离可调、镜片角度可调，适用于非渗透性光滑表面客体，专业指纹转移胶配合暗视野拍照系统使用可对相对粗糙的客体表面进行指纹转移后无损提取，原客体表面可继续使用粉末显现。整体套装，携带方便，野外和实验室均可使用。是刑事技术上提取指纹必不可少的好帮手

二、产品特点
1、无损拍照并对操作人员无害。
2、非渗透性指纹以及粉尘指纹可基本全部实现拍照。
3、便携式一体化设计，自动电源光源，角度均采用优化设计使拍照质量较好。
4、无杂光干扰，成像质量高。
5、操作简单，适合案发现场使用

三、技术参数
暗室设计，手持稳固形设计，光电一体化设计。
不受照相机型号限制，不受镜头限制，接驳即可使用
光源：LED
光谱范围：紫外、红、绿、蓝、黄、品、青、橙、青绿、青蓝、5600K白光。
光学光型：贴面掠射、散射面光源、平行光。
光照均匀性：95%。
供电模式：自带可充锂电池。
续航时间：＞8小时
重量：10Kg
包箱体积：40x25x15cm

系统装置：
1、便携暗室定向反射照相装置1 套 HXDGN-1
2、便携暗室平行光室照相装置1套  HXDGN-2
3、便携暗室掠射光照相装置 1套   HXDGN-3
4、使用说明合格证1份
5、三防箱一个

A、HXDGN-01便携暗室垂直定向反射照相装置

1、暗室设计，手持稳固形设计，光电一体化设计。
*2、不受照相机型号限制，不受镜头限制，接驳即可使用，只需对相机做细微调整及可提取指掌纹，方便快捷。
3、对光滑复杂背景客体拍摄指纹可有效去除背景，无需再做图像处理；
*4、匀光面光源，可平行滑移，滑移距离96mm；
*5、光谱范围：红、绿、蓝、黄、品、青、橙、青绿、青蓝、5600K白光。针对不同界面色彩进行分色采证和搜索。
 6、面光大小：115X115mm可拍指掌纹
*6、遮光筒：适合各型号品牌中长焦照相镜头照相采证。
7、电池：内置进口锂电池，一次充电，可使用4小时以上
*8、无需支架，以接口模式接驳各类型照相机
*9、光源角度90°反射，同时针对不平整界面时反射镜可作±5度的微调，确保照相光轴与痕迹界面的垂直定向。
10、体积：274mm*144mm*167mm
11、重量：1.7KG

B、HXDGN-02便携暗室平行光照相装置



 1、暗室设计，手持稳固形设计，光电一体化设计。
*2、不受照相机型号限制，不受镜头限制，接驳即可使用，只需对相机做细微
   调整及可提取指掌纹，方便快捷。
3、对光滑或略微粗糙的客体表面的指掌纹做无损提取或显现提取，可对圆柱体面指掌纹展开提取，对皮革、铝合金等微粗糙面的指纹进行提取；
 4、圆柱面痕迹展平与拍照
*5、光角度：高能平行光源锁紧型结构。
6、工作时间：4.2平行光照明系统，电源独立控制、持续工作10小时以上；
*7、光斑：光学均匀型99%以上，确保拍照图片的真实性；
*8、光谱范围：紫外、红、绿、蓝、黄、品、青、橙、青绿、青蓝、5600K白光。
9、扭曲度：平场性99%；
10、光谱切换：可见光连续切换，可见光和紫外自由选择。
11、体积：160mm*130mm*230mm
12、1.5kg


C、HXDGN-03便携暗室掠射光指纹显现照相装置：

1、暗室设计，手持稳固形设计，光电一体化设计。
*2、不受照相机型号限制，不受镜头限制，接驳即可使用，只需对相机做细微调整及可提取指掌纹，方便快捷
3、 针对尘埃指纹痕迹和光滑平面、立面遗痕迹均可单人快速、简易、高质量操作完成；
*4.光型：扇形掠射光；
5. 工作时间：4.2平行光照明系统，电源独立控制、持续工作10小时以上；
*6. 光谱范围：红、绿、蓝、黄、品、青、橙、青绿、青蓝、5600K白光。
7. 光谱切换：可见光连续切换，可见光和紫外自由选择。
8、移动型暗室，根据物质背景色来选择可见10波段或紫外光对指纹观察和进行显现提取。
9、体积：230MM*120MM*167MM
10、重量：1.1kg

可选配相机：
一、相机配置及镜头：
1.数码单反相机
a、数码单反相机，APS画幅
b、相机像素：2020万
c、取景模式：光学取景∕实时取景
d、影像感应器大小：22.5*15mm
e、LED显示屏：3.0英寸104万像素，触摸屏技术，可翻转可纯黑白技术处理.
f、最分辨率：5472×3648
g、影像处理系统：DIGIC 5+
h、相机感光度：自动ISO，在ISO 100-12800之间手动设置ISO感光度扩展到相当于ISO100- 25600）。
i、曝光模式：程序自动曝光(P)，光圈优先(A)，快门优先(S)，手动曝光(M)，B门曝光 。
2.全光谱光学镜头：90毫米，F＝2.8高通量,可通过200nm-1100nm波长光线,具有微距功能；最近照相工作距离290mm, 光学倍率：1:1
