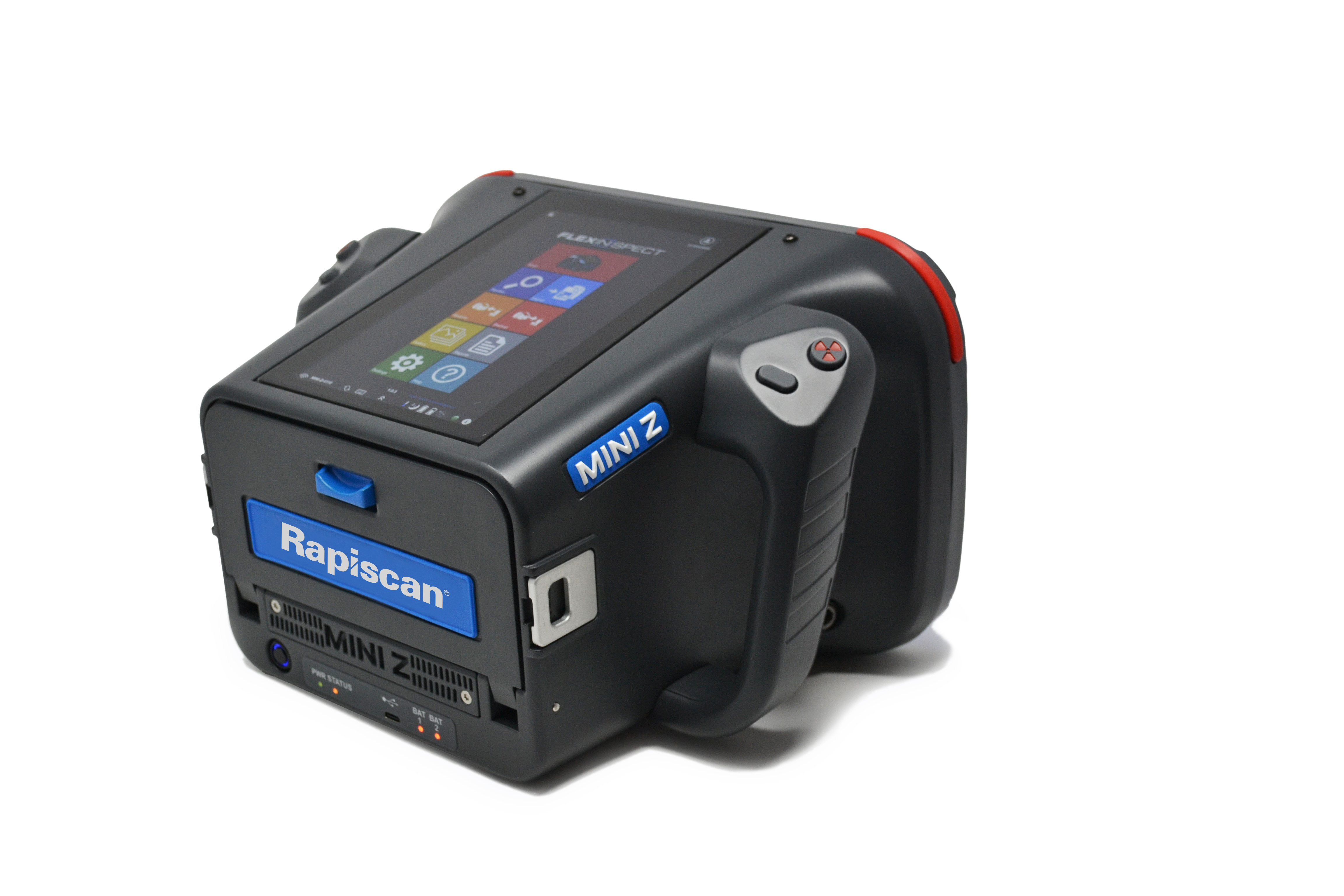

【预售】MINI Z 手持式背散射X光检查仪 | Z Backscatter®实时成像 | 单侧扫描 | 三款型号可选
手持式Z背散射X射线安检设备,单侧成像即可探测有机威胁物,5.5kg便携机身、3小时续航、IP54防护,适用于车辆、船舶、航空器内部及密闭空间安检。
- 台
-
- 商品介绍
- 商品评价
- 商品编号 -
一、设备功能特点描述
① Z背散射单侧成像,到达别系统到不了的地方
单侧扫描架构,无需目标物背面放置探测器,可直接扫描车辆内部、船舱壁板、航空器内壁、家具夹层等传统设备无法覆盖的密闭和难以触及空间。
② 有机威胁物自动高亮,炸药/毒品/货币一扫即现
Z背散射技术对低Z有效材料(氢、氮、氧)天然敏感,炸药、毒品、货币等有机物在图像中自动呈现高亮,与金属/无机物形成鲜明对比,检测效率远超传统透射X光。
③ 三款型号精准匹配任务需求
MINI Z 160:160 keV源,10 mm钢板穿透力,适合高穿透需求场景
MINI Z 140HP:140 keV源,8 mm穿透,穿透与便携的均衡之选
MINI Z 140HR:140 keV源,1.2 mm超高分辨率,适合精细辨识任务
④ 5.5 kg手持便携 + 热插拔电池,6小时连续作业
整机仅5.5 kg,7英寸1500 NITS高亮触摸屏、摄像头、手电筒、3组定位激光全部集成;标配4块电池(2组热插拔),单组续航3小时,两组交替可达6小时不间断扫描。
⑤ 多重安全联锁,辐射剂量极低
不含活体放射源;配备开机按钮、操作员登录、扫描使能、双扳机开关、30秒自动停止共5重联锁防护;6.1 m处辐射剂量<0.5 µSv/hr,完全符合ANSI/HPS N43.3–2008开放系统标准。
⑥ 全网络化 + 4G/LTE云连接,远程图像实时回传
内置WiFi、USB-C以太网、可选4G/LTE+GPS模块,支持AWS云端图像备份与集中审阅;支持双操作员协同(副操作员使用客户Windows 10平板+FlexInspect™软件)。
二、关键功能描述
1. 有机物检测功能可高亮显示炸药、毒品及液体等有机物
2. 15 cm/s的扫描速度,支持实时成像,快速完成扫描检查
3. 高清晰高穿透力成像能力,成像清晰,微小可以违禁品亦不放过
4. 包括边缘增强、灰度调节、伪彩色等图像处理功能可协助快速识别目标
5. 内置Wi-Fi,支持无线或有线网络连接,,实现数据的便捷传输
6. IP54防护等级,适应多种复杂现场环境
三、技术参数
参数 | MINI Z 160 | MINI Z 140HP | MINI Z 140HR |
X射线源 | 160keV,10W | 140keV,10W | 140keV,10W |
钢板穿透力 | 10mm | 8mm | 6mm |
空间分辨率 | 2.6mm | 2.6mm | 1.2mm |
参数 | 规格 |
扫描器尺寸(长×宽×高) | 20cm×28cm×18cm |
扫描器重量 | 5.5kg(12.3 lbs) |
扫描速度 | 标称15cm/s |
电池续航 | 单组3小时,标配2组(4块),热插拔 |
操作温度 | -20℃~50℃ |
存储温度 | -40℃~60℃ |
防护等级 | IP54 |
显示屏 | 7英寸触摸屏,1500 NITS可调 |
定位激光 | 3组 |
系统软件 | Windows® 10 + FlexInspect™ |
互连方式 | 内置WiFi/USB-C以太网/可选4G/LTE |
安全合规 | ANSI/HPS N43.3–2008/ICRP/NCRP/Euratom |
四、标配组件
组件 | 数量 | 说明 |
MINI Z扫描器 | 1 | 含X射线源、手柄辅助按钮 |
肩带 | 1 | 便携挂载 |
7英寸触摸屏 | 1 | 集成于扫描器,1500 NITS |
集成摄像头 | 1 | 含视频功能 |
集成手电筒 | 1 | 低光环境辅助 |
集成定位激光 | 3组 | 扫描定位引导 |
可更换电池 | 4 | 2组热插拔 |
电池充电器 | 2 | 含国际电源线 |
USB-C转以太网线 | 1 | 有线网络连接 |
预热底座 | 1 | 开机预热 |
运输箱 | 1 | 防护运输 |
快速入门指南 + 操作手册 | 1套 |
五、应用场景
乘用车辆:保险杠、轮胎、车内夹层违禁品扫描
海事安检:船体壁板、舱壁、船壳毒品/货币藏匿检测
航空安检:小型飞机/商用客机内部夹层扫描
缉毒执法:疑似制毒窝点、房屋暗格毒品/现金搜查
VIP安保:房间墙壁、家具暗藏威胁物排查
监狱安检:墙壁空洞、家具夹层违禁品检测
大型车辆:配合ZBV等货物安检系统,二次定向排查
